净水器原理
从反渗透膜的原理，到 100G/600G 标准款与加热款四种机型的水路结构拆解。
反渗透(RO)净水器的核心是一张反渗透膜,原理可以从”渗透”说起:
先理解渗透:一张半透膜隔开两侧,一边是清水一边是盐水,水分子会自然从低浓度一侧流向高浓度一侧,这是自然渗透。
反渗透就是反着来:在高浓度(自来水)一侧施加大于渗透压的压力,强迫水分子逆向穿过膜,而盐分、重金属、细菌、病毒等杂质被挡在膜外。所以RO净水器必须带增压泵,通常需要几公斤的压力。
膜有多细:RO膜孔径约0.0001微米,基本只允许水分子通过,过滤精度是所有家用净水技术里最高的,出来的接近纯水。
为什么有废水:被挡下的杂质浓度越来越高,必须用一部分水把它们冲走排掉,否则膜很快堵死。这就是RO机的”浓水/废水”,常见纯废比在2:1到3:1左右,新机型能做到更高。
典型的滤芯结构:前置PP棉滤泥沙 → 活性炭吸附余氯和异味(氯会损伤RO膜)→ RO膜核心过滤 → 后置活性炭改善口感。
简单说:用泵加压,把水分子”挤”过一张只有水能过的膜,杂质随废水排走。代价是耗电、产废水、出水慢(所以很多机器带压力桶或用大通量膜)。

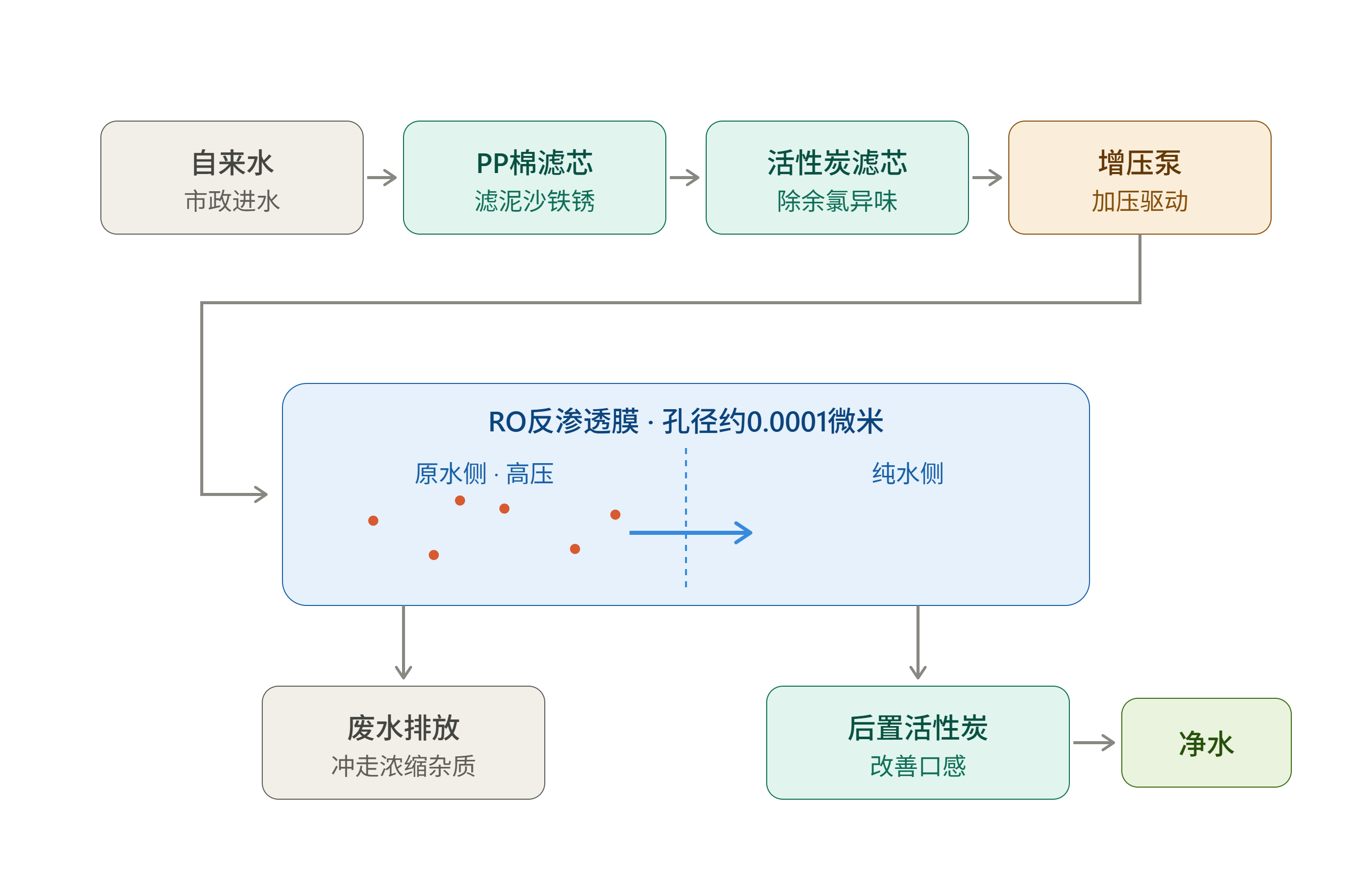

上排(预处理):PP棉和活性炭并不是可有可无的——泥沙会物理堵塞RO膜,余氯会氧化损伤膜材料(芳香族聚酰胺不耐氯),所以它们本质上是在”保护”后面昂贵的RO膜。增压泵是整个系统的动力来源,把水压提到渗透压以上,水分子才会被”挤”过膜。
中间(核心分离):蓝色大框里,虚线代表RO膜。左侧橙色小点是被截留的杂质(重金属离子、细菌、病毒、水垢成分等),只有水分子能穿过虚线到达右侧纯水侧。这就是整台机器真正”净水”的地方,其他滤芯都是配角。
下排(两条出路):左边是废水——膜前浓缩的杂质必须持续冲走,否则膜表面结垢报废;右边纯水再过一道后置炭去除储存过程中可能的异味,最后出水。
提示
进水电磁阀就是水路上的一个电控开关——通电打开让水过,断电关闭截断水,由主板控制。名字里”电磁”指的是它的动作原理:里面有一个线圈,通电产生磁力吸起阀芯,水路打开;断电后弹簧把阀芯压回去,水路关死。
它解决的核心问题是:净水器不工作时,必须把进水彻底断掉。你可能会想,不出水时水路不就自然停了吗?其实不会,原因有两个:
第一,自来水管是常压的。市政水压24小时顶在机器进水口上,大约2-4公斤。如果没有阀门,即使机器停机,原水也会持续压在整个滤芯管路上。RO膜两侧一直承压,原水会缓慢地自然渗透过去,停机几小时后纯水侧的水质变差,这就是我前面提过的”停机串水”——头杯水TDS偏高的元凶之一。有电磁阀的话,停机瞬间断水,膜前不再承压,这个问题被大幅缓解。
第二,安全。假如机器内部某个接头老化渗漏,而水路没有截断,自来水就会以市政压力源源不断往外漏,厨下机能把橱柜泡了。电磁阀让”漏水”最多只发生在机器工作的那几分钟里,很多机器还配漏水检测,一旦触发直接让电磁阀断水。
结合你那几张图看,它的工作逻辑是这样:你按下出水键 → 主板给电磁阀通电放行原水 → 泵启动加压 → RO制水;你松手或水满 → 泵停、电磁阀断电关闭 → 整机水路和自来水管隔离。在有压力桶的100G款上,它还配合高压开关工作:桶满时桶内压力顶到设定值,高压开关给主板信号,电磁阀关闭停止制水;用掉一些水压力下降,又自动打开补水——这就是有桶机”自动上水”的原理。
顺带一提,它在不同型号里的位置差异(100G标准款在②③之间、600G款在①②之间)不影响这个基本职能,只是配合各自的冲洗和保压逻辑做的布置调整。这个部件本身很便宜也很成熟,坏了的典型症状是:机器一直制水不停(阀关不死)或完全不进水(线圈烧了/阀芯卡死),维修时单独换一个就行。
100加仑
100加仑的膜真直出会很慢。100G ≈ 每分钟0.26升,接满一杯200ml的水要将近50秒,烧水壶1.5L要接六七分钟

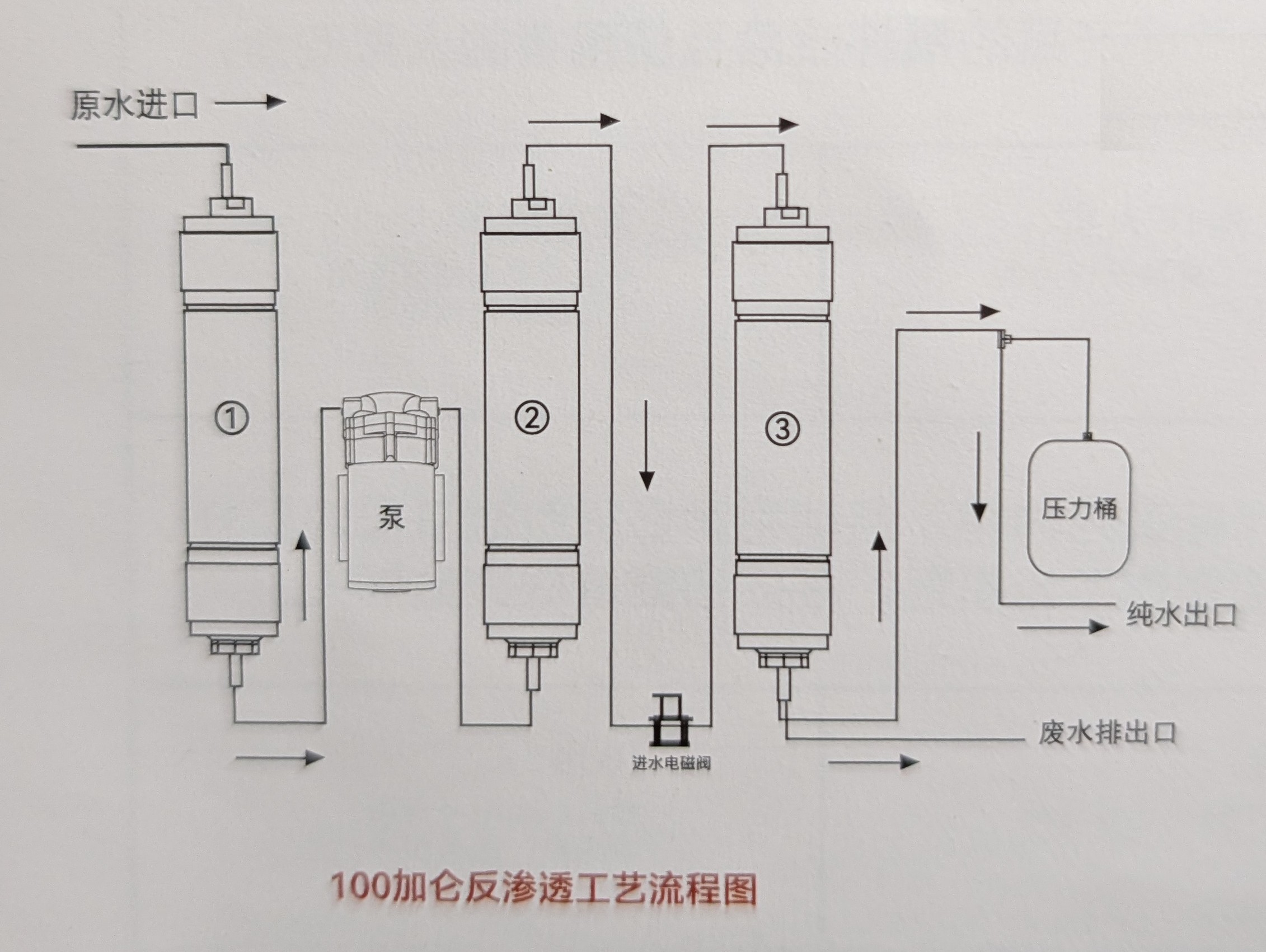

这台(图上三支滤芯的标准款)的顺序是 ① PP棉 → 泵 → ② 压缩炭棒 → 进水电磁阀 → ③ RO膜,和我上一张示意图的教科书顺序略有不同。逐个对照:
水路追踪
原水从左上进入①(渐进式PP棉,1微米),从①底部出来接增压泵;泵出水进②(压缩炭棒);②出来的水经过底部那个进水电磁阀,从③的底部进入;③就是RO膜——证据很明确:它是全图唯一有三个接口的滤瓶,底部进原水、底部另一路接”废水排出口”、顶部出纯水。纯水出来后一路进压力桶储存,一路去”纯水出口”。
也就是说加热款把炭棒挪到了RO后面当后置炭改善口感,而你图上这台标准款,炭棒全部在RO前面,RO之后没有任何后置滤芯,纯水直接进压力桶再出水。这是这台机器设计上最值得注意的一点——压力桶胶囊内胆长期存水,时间久了可能有轻微胶味,又没有后置炭兜底,所以久置后(比如出差几天回来)建议先放掉一桶水。
几个设计细节
进水电磁阀放在泵后、RO前,作用是水满(压力桶达到压力)或停机时彻底切断水路。如果没有它,停机后管路余压会让原水继续缓慢渗透,杂质在膜两侧扩散,导致下次开机头一杯水TDS偏高,也就是常说的”停机串水”。
泵放在①和②之间而不是紧贴RO前,意味着炭棒也在泵压下工作,这没什么问题,只是要求②的滤芯耐压性好一点。
100加仑指的是RO膜通量,约合每天378升、每分钟只有0.26升左右——出水很慢,所以必须配压力桶提前储水,你图右侧那个”压力桶”就是干这个的。现在市面上400G/600G的大通量机型就是靠更大的膜把压力桶省掉,做成即滤即饮。
另外,你的RO是水从底部进、纯水顶部出,废水也从底部排——这是典型的侧流式膜壳布置,废水把膜表面浓缩的杂质持续冲向排出口,防止结垢。这台机器图上没画冲洗电磁阀或废水比例器(可能集成在废水口内部),如果实际使用中废水声一直很大,多半是内置组合冲洗阀在工作。
600加仑

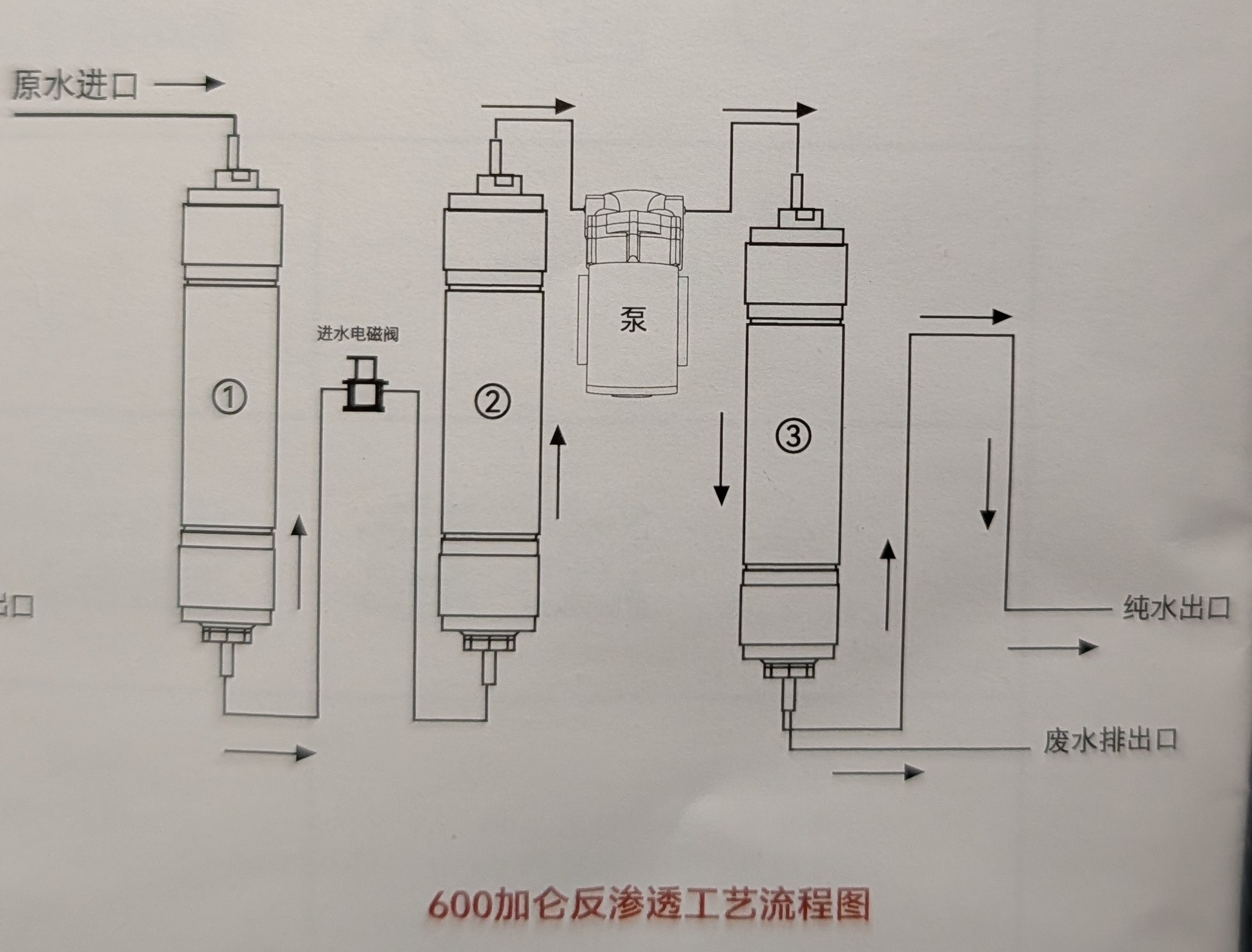

这张就对上了——600加仑无桶直出机,和前一张100G带桶版正好是同系列的两种架构,对比着看很有意思。
这台的水路:原水 → ①PP棉 → 进水电磁阀 → ②压缩炭棒 → 泵 → ③RO膜 → 纯水直接出口,废水从③底部排走。没有压力桶,纯水管从RO顶部出来直奔出水口。
和100G版对比,有两处位置变化很能说明设计思路:
泵挪到了RO正前方。100G版泵在①②之间,这台泵紧贴③之前。600G的大通量膜需要更高、更稳定的压力直接怼在膜上才能做到即滤即饮,把泵放在膜前一寸,压力损耗最小。这也是大通量机的标准做法——前两级低压过流,全部压力留给RO。
电磁阀挪到了①②之间(100G版在②③之间)。位置提前意味着停机时更早切断水路,①之后的整段管路都不承压,对无桶机来说这样布置也更利于配合冲洗逻辑。
600G直出是什么概念:600加仑约合每天2270升,折算约每分钟1.5升以上,接一杯水两三秒,烧水壶十几秒接满——这才撑得起”直接出水”的体验。前面说的100G直出会很慢的问题,在这台上不存在。
依然没有后置炭,RO出来就是出口。对无桶机来说这个缺陷比有桶机小得多:没有储水环节,水不在机器里过夜滞留,现制现喝,口感劣化的空间本来就小。唯一残留的问题是”头杯水”——停机数小时后,滞留在RO膜壳纯水侧和出水管里的那一小段水TDS会略高,所以每天第一次用时放个几秒再接,是无桶机通用的小习惯。
另外提醒一点:无桶大通量机因为膜大、直出,废水是即时产生的,你用水的同时废水口就在同步排水,这是正常现象不是漏水。而且这类机器通常在开机/关机时有几秒到几十秒的自动冲洗,听到哗哗声也不用担心。
总结一下这两张图:同一个系列,100G用”小膜+压力桶”攒水,600G用”大膜+高压泵直怼”即滤即饮,滤芯配置完全相同(PP棉+炭棒+RO,无后置炭),只是泵和电磁阀的位置跟着架构调整了。你手上这台如果确认是直出且出水很快,那就是这张600G的结构。
100加仑加热款

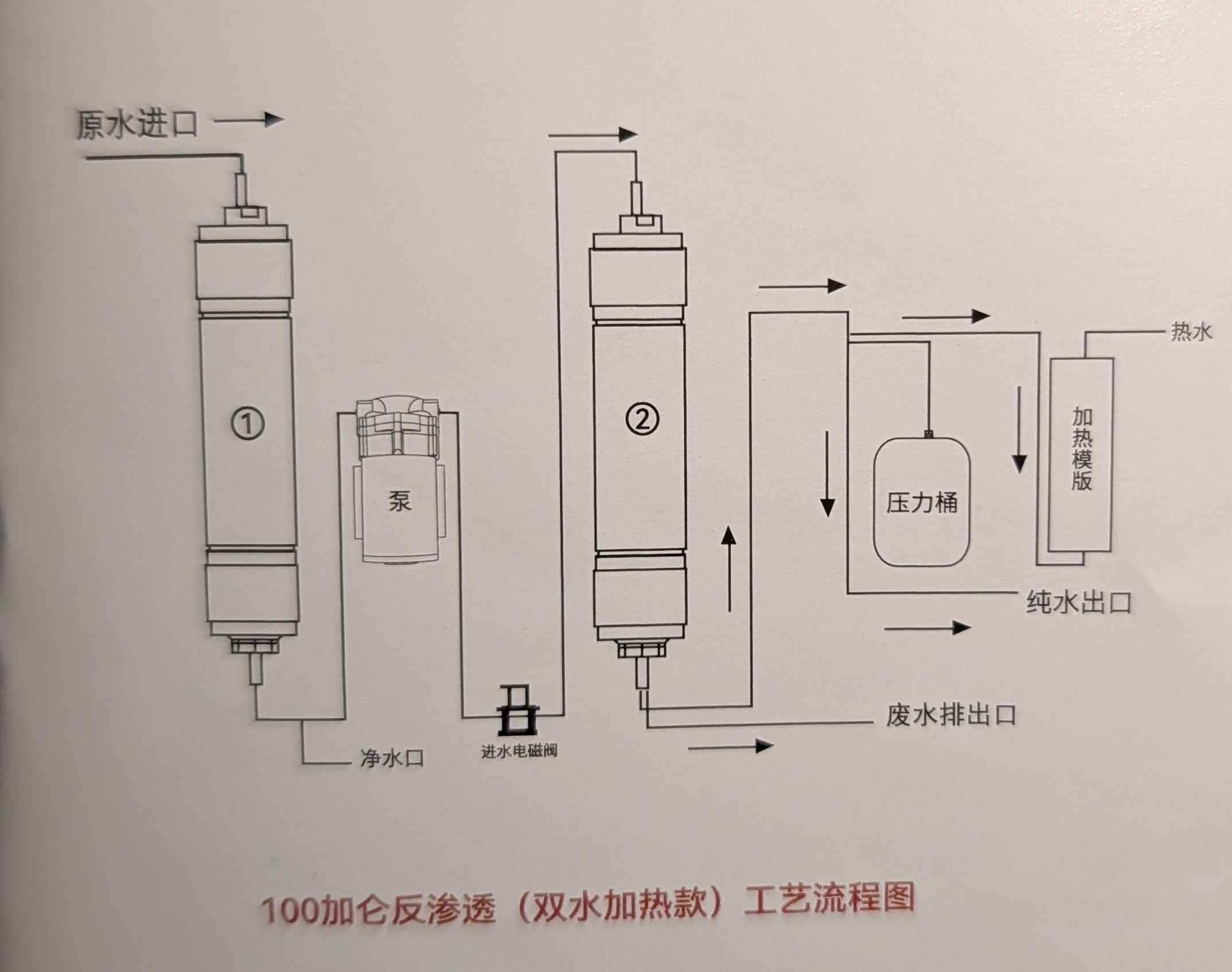

这就是说明书里那个”加热款”本尊了——100加仑双水加热款,前面滤芯描述里”仅供加热款的PPC复合滤芯”和”加热款RO为第二级”说的就是它。三张图凑齐,整个产品线的逻辑完全清楚了。
这台的结构:只有两支滤芯。①是PPC活性炭复合滤芯(PP棉+活性炭做成一支,所以省掉了一级),②是RO膜。水路是:原水 → ①PPC → 泵 → 进水电磁阀 → ②RO → 压力桶储水 → 出水。
“双水”是关键:看图右侧,纯水从②出来后分成两路——一路直接到”纯水出口”(常温纯水),另一路经过加热模块变成”热水”出口。所以叫双水:一台机器同时给常温水和热水。加热模块画成细长条,大概率是厚膜/石英速热体,过水即热,而不是烧一壶保温。
还有个前两张图没有的东西:净水口。注意①底部出来单独引了一条”净水口”——这是只经过PPC粗滤+吸附、没过RO膜的水。这路水保留矿物质、出水快、不产废水,定位是洗菜淘米用水,喝的话还是走RO那两路。所以这台其实是”一进三出”:净水、纯水、热水。
有意思的对照是,说明书说加热款”RO为第二级、炭棒为第三级(后置)“,但这张图里RO之后并没有画第三支炭棒滤瓶,压力桶出来直接分水。可能是图纸简化没画,也可能后置炭集成在出水路里(小型内联炭)。如果实机确实有第三支滤芯,那它就在压力桶前后的纯水路上。
这台要留意的点恰恰和加热有关:它是100G小膜+压力桶架构,热水是从压力桶取水加热的。压力桶存水+加热模块内部管路,是整个系列里滞留水环节最多的一台,所以久置后放水的建议对它最适用。另外热水口首次出水会有一小段不够热(管路冷水),属正常。
三台横向总结:
| 100G标准款 | 600G直出款 | 100G双水加热款 | |
|---|---|---|---|
| 滤芯 | PP棉+炭棒+RO | PP棉+炭棒+RO | PPC复合+RO |
| 储水 | 压力桶 | 无(直出) | 压力桶 |
| 出水 | 纯水 | 纯水 | 净水+纯水+热水 |
| 泵位置 | ①②之间 | RO正前 | ①之后 |
你实际用的直出款,应该就是中间那台600G。这份说明书把三个型号的滤芯说明揉在一段话里,难怪第一眼看着自相矛盾。
600加仑加热款

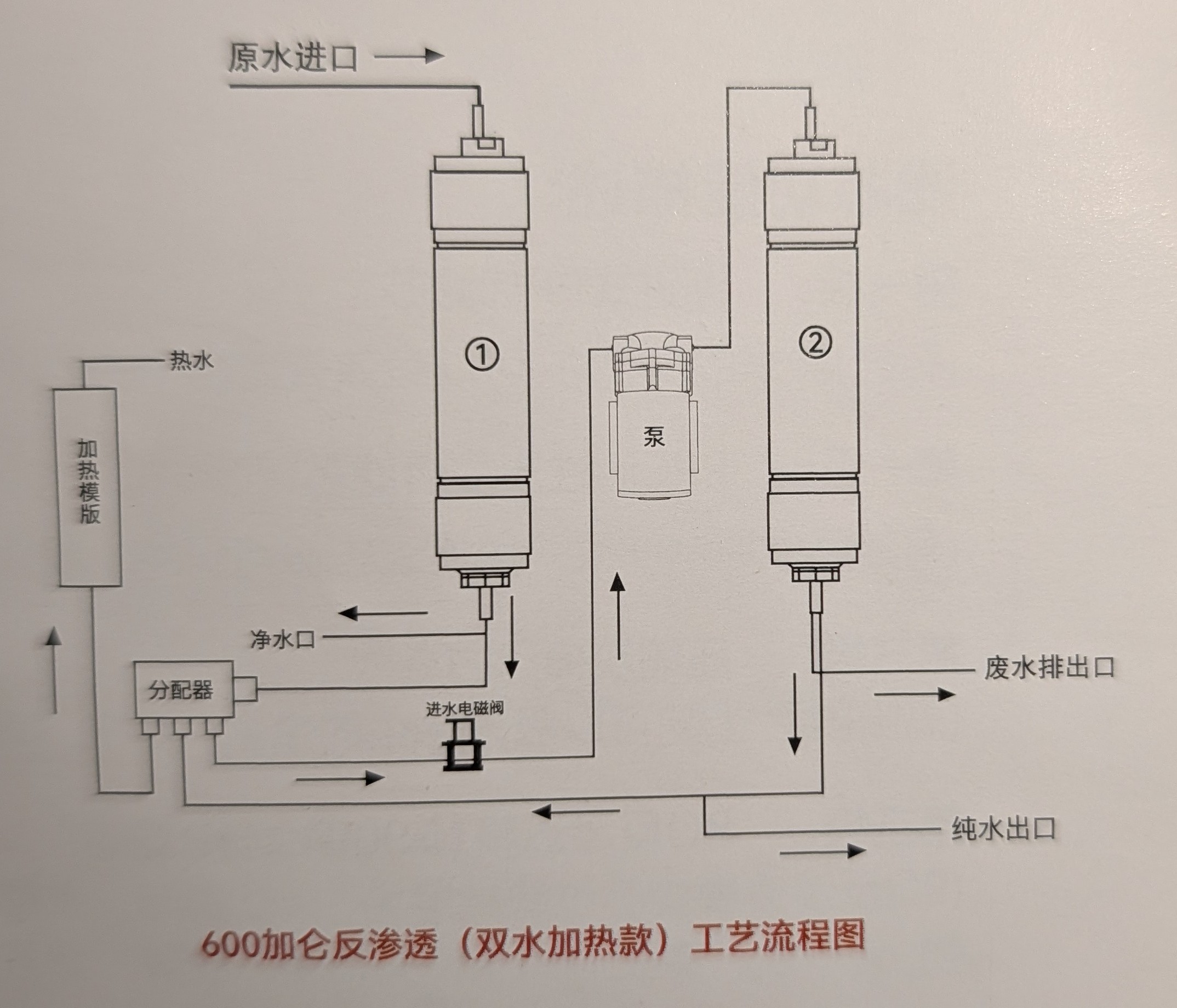

这是产品线的最后一块拼图——600G双水加热款,把前两台的特点合体了:600G大通量无桶直出的架构,加上双水款的加热模块和净水口,再多了一个新部件”分配器”。
水路拆解:原水 → ①PPC复合滤芯 → 出来分两路:一路直接给”净水口”(粗滤生活用水),另一路经进水电磁阀 → 泵 → ②RO膜。RO出来废水排走,纯水又分两路:一路直奔”纯水出口”(常温),一路进分配器 → 加热模块 → “热水”出口。
和100G双水款最大的区别就是没有压力桶。100G版热水是从压力桶取水加热,这台是600G大膜现制的纯水直接送进加热模块——即滤即热。这也解释了为什么多了个分配器:没有压力桶做缓冲和分水枢纽,就需要一个专门的分水组件来协调纯水口、加热模块几路水的通断,里面大概率集成了小电磁阀,由主板控制你按”常温”还是”热水”时把水导向哪一路。
这台是四款里体验最好的:三种水(净水/纯水/热水)、无桶不存水、出水快、热水现烧现出。滞留水的顾虑在四台里也最小——没有压力桶,唯一的滞留段只有加热模块和几根管子。
代价同样明显:制热水时RO膜、泵、加热体全在同时工作,瞬时功率是四款里最高的;而且每次接热水都伴随实时产废水。另外加热模块是这类机器相对易损的部件(水垢虽少但电热体有寿命),好在RO纯水几乎不结垢,比直接烧自来水的电热水壶寿命长得多。
至此四张图串起来,这个系列的产品矩阵非常清晰:
| 标准款 | 双水加热款 | |
|---|---|---|
| 100G(有桶) | 3芯,泵在①②间 | 2芯(PPC+RO),桶后分水加热 |
| 600G(无桶) | 3芯,泵紧贴RO | 2芯(PPC+RO),分配器+即热 |
规律也很好记:100G靠桶攒水、600G靠大膜直出;标准款三支滤芯,加热款把PP和炭合并成PPC腾出位置给加热系统。你说你那台是直接出水的——如果没有热水功能就是第二张600G标准款,有热水就是这张。
滤芯功能描述
第一级:渐进式PP棉滤芯 (孔径1微米的PP滤芯,可以有效去除水中的泥沙、悬浮物、铁锈、胶体、杂质等较粗的固体杂质) 第一级:PPC活性炭复合滤芯(仅供加热款) (有效降低原水浊度、色度、肉眼可见物、胶体、杂质等残留物,去除异味) 第三级:压缩炭棒滤芯 (高吸附活性炭,可以吸附水中的余氯、异味、异色等对人体有害物质) 第三级:RO反渗透膜(0.0001微米)滤芯(加热款为第二级) (RO反渗透膜滤芯过滤精度为0.0001微米,孔径为细菌、病毒的5000倍;可有效滤除水中的微生 物,无机盐、重金属离子、有机物、胶体、细菌、病毒等对人体有害物质)
标准款:①PP棉 → ②压缩炭棒 → ③RO(所以写”RO为第三级”)
加热款:①PPC复合滤芯(PP+炭合一)→ ②RO → ③炭棒(所以写”加热款RO为第二级”)
